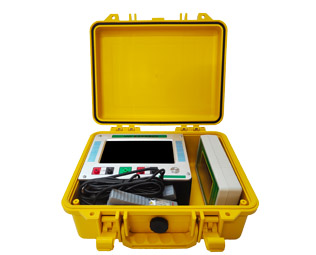

- 產品名稱：ZHCH587直流帶電解環儀
- 設備用途：
- 實時檢測正極環網、負極環網、兩極環網、異極環網、過電阻環網。
- 設備別稱：
- 直流帶電解環儀、直流電源智能帶電解環儀、直流系統測試儀、智能型直流帶電解環儀、直流系統帶電解環儀。
全國銷售熱線：4006-599-027 座機：027-88089719
> 產品概述
根據反措的要求，“220KV及以上變電站應安裝雙套直流系統,正常應開環運行”。但是由于變電站/所施工改造、設備大修、人員誤操作等因素，有可能發生將兩套直流系統錯誤合環的現象。由于環網前后的電壓狀態量沒有變化，導致目前站內安裝的直流監視裝置不能對合環報警。但兩套直流系統環網的危害是顯而易見的，主要包括。1、接地故障街區靈敏度下降和保護誤動作機會增加。2、引起兩套直流系統同時接地故障告警，一段正極接地,另一段負極接地。3、造成該負荷“失壓”，即沒有工作電源，可能引起相關拒動。4、縮短蓄電池壽命。5、引起直流系統火災等。后果不堪沒想。通過本裝置能實現實時檢測正極環網、負極環網、兩極環網、異極環網、過電阻環網。徹底消除站內的環路隱患，大大縮短站內直流非正常運行的時間，大大提高變電站抵御系統事故的能力。完全附合國網公司2014年3月14日發布的Q/GDW1969-2013《變電站直流系統絕緣監測裝置技術規范》標準，DL/T1392-2014《直流電源系統絕緣監測裝置技術條件》行業標準。
> 產品特點
1、可快速查找環網故障（包括正極環網故障、負極環網故障、兩級環網故障、異極環網故障等），測試結果能清晰顯示；2、標準正弦波形顯示，使查找環網更快捷，更直觀；
3、分析儀、定位儀雙層抗分布電容設計，完全消除分布電容影響；
4、解決了絕緣狀態不好的虛接地，高阻接地、多點接地、單點接地、小電阻接地、直接接地、混線接地、環路接地、電容接地、交流竄電接地、晶體管隔離接地等所有故障；
5、完全排除直流系統接地故障,不受現場分布大電容的干擾,準確無誤地將故障鎖定在最小范圍內并定位；
6、準確指示接地信號電流方向，快速查找接地故障點；
7、信號輸出功率：＜0.01W，內設限流保護，對繼電保護、自動化裝置、操作回路沒有任何影響，使用安全；
8、準確指示接地信號電流方向，快速查找接地故障點；
9、智能電流鉗，自動檢測電流鉗開、閉狀態，大、小鉗口通用；
10、裝置適用于20V-220V直流系統；
11、不用安裝，不用停電，不甩線、不解線、不用搖絕緣，快速定位接地故障；
12、人性化的智能觸控界面，操作簡單，豪華外包裝，攜帶方便。
> 技術指標
1.分析儀工作電壓：20V-280V
屏幕：全觸摸 RGB彩屏、7寸
測量母線電壓：0-300V 精度0.5%
母線對地電壓：0-300V 精度0.5%
測量交流電壓：1-300V 精度2%
測量正負對地電阻：0-9999.9kΩ，分辨率0.01kΩ，精度5%
信號功率：<0.01W
信號頻率：<0.5Hz
最大信號電流：<800uA
無線頻率：433MHz
系統對地電容：0-1000uF,精度5%
電池接地故障：2V電池誤差小于2節
適用電壓：24V、48V、110V、220V系統電壓
外型尺寸（長×寬×高）：320*250*140（mm）
重量：3kg
適應溫度：-10℃-+50℃
2.定位儀
供電方式：3.7V鋰電池，手機同款
屏幕：全觸摸、RGB彩屏、4.3寸
測量支路對地電阻:0-999 kΩ（出廠默認測量到300kΩ）
測量支路接地電流分辨率:0.1uA
支路抗分布電容:>500 kΩ
報警方式:圖形、數據、接地方向
語言提示:支路環網狀況、環網故障點方向、接地電阻、接地方向、交竄方向
環網波形顯示:標準正弦波，可以與示波器對比
最大信號電流:<800uA
鉗形互感器數量:口徑（Ф50）和口徑（Ф8）各一個
鉗口識別:自動判定大小鉗、開閉口狀態
可連續工作時間:可連續工作10小時
外型尺寸（長×寬×高）:180*100*40（mm）
重量:1.5kg
適應溫度:-10℃-+50℃
